Kiilvaivundamendid

Arendus

Unikaalse vundeerimisviisi - kiilvaivundeerimise- võttis kasutusele Võru Kolhooside Ehituskontori (KEK) eksperimentaaljaoskond 1980. aastate algul.

Aastatel 1981-1992 rajati Lõuna-Eestis kiilvaialustele umbes 480 maaehitist (loomakasvatus- ja tootmishooned, hoidlad, elamud, spordihooned jne)

Eesti juhtivspetsialistide, inseneride Ago Kuddu ja Mait Metsa ideedest lähtuvalt koostas insener Andri Needo juhitud töögrupp Vabariikliku projekteerimisnormini VEN-57-86, mis kehtis aastani 1996. Normi väljatöötamise aluseks olid laialdased uurimistööd, mille viis läbi PI EKE Projekti Tartu osakond. Uurimistöödel osalesid ka Riikliku Ehitusuuringute Instituudi, RPI Maaehitusprojekti ja PI EKE Projekti spetsialistid.

Mobirise

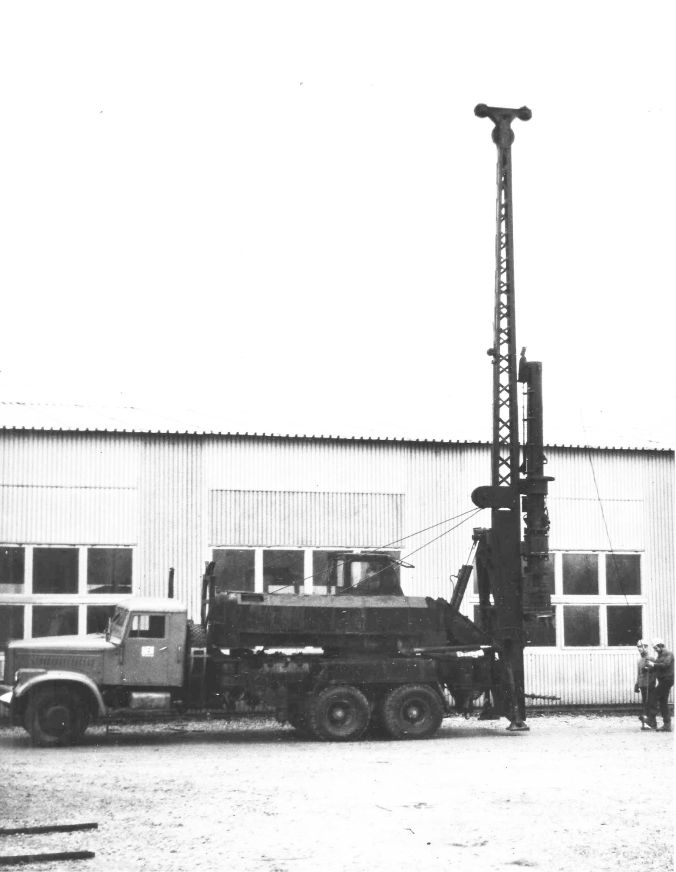

Võru KEKis ГрАЗ kraanale ehitatud rammimisseade

Mobirise

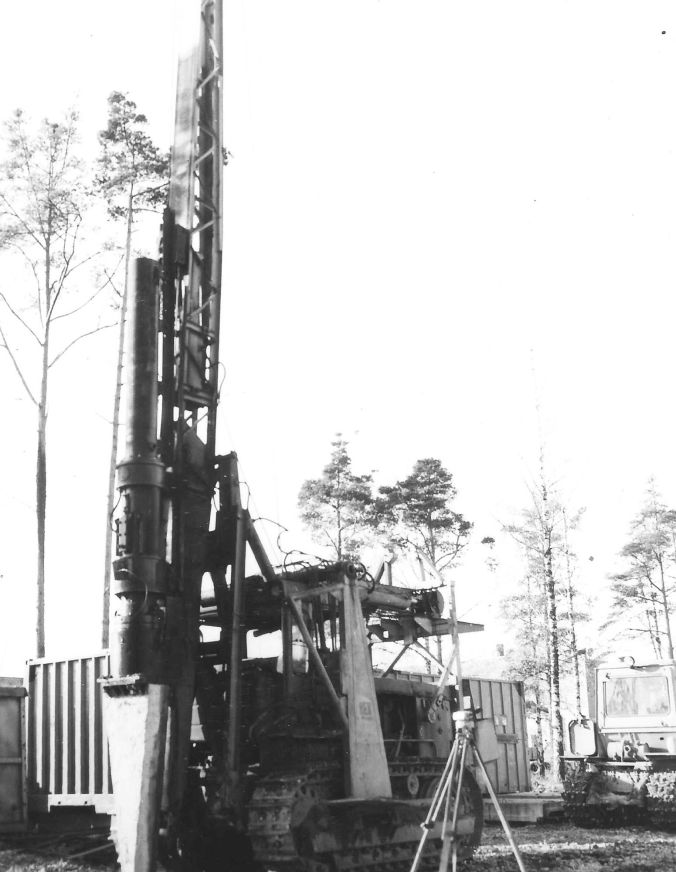

Vaiamisseade traktoril T-130 vaia löömas

Mobirise

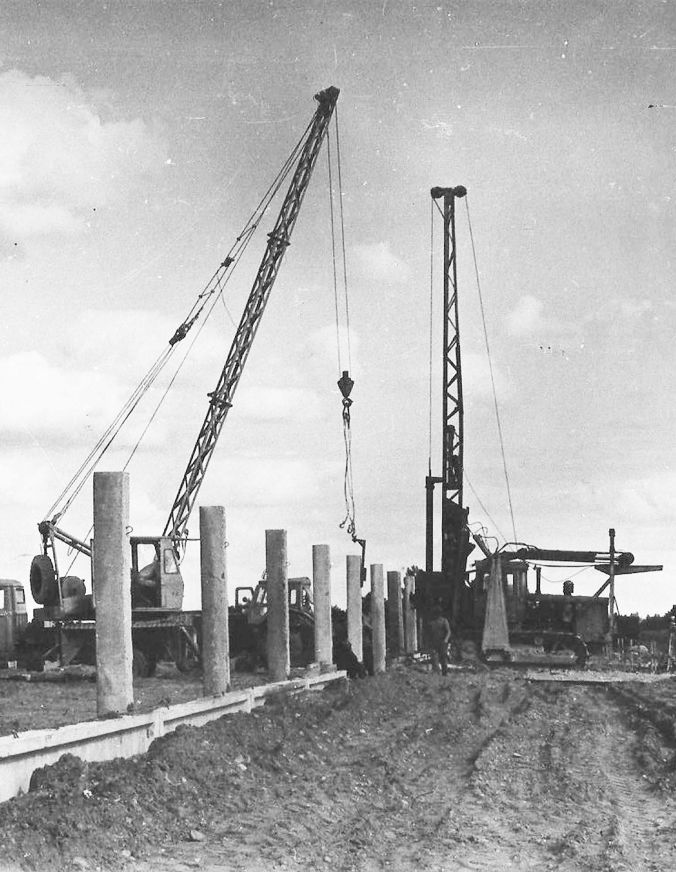

Vaiamistööd ja postide montaaž Viljandi rajoonis Leie farmis (1984)

Ehitustegevuse elavnemisel 1990. aastate II poolel hakkas kiilvaivundamente projekteerima ja ehitama AS Kurmik.

Uus Kiilvaivundamentide projekteerimise juhend EVS/TS 1:2018, mis on Andri Needo juhitava töögrupi poolt 2018 aastal koostatud, on nüüdseks ekspertiisid läbinud ja 2023. aasta lõpul trükkimisvalmis saanud (allpool TS 1:2023).

Paralleelselt juhendi koostamisega on toimunud uurimistööd, mis võimaldavad kiilvaia võimalusi senisest veel paremini ära kasutada. Viimastel uurimistöödel Paide katsepolügoonil täpsustati kiilvaiade kasutusvõimalusi paekivisõelmetest täites.

Täiendatud on kiilvaivundamentide konstruktsioone. Kui vaia kandeomadusi on võimalik ära kasutada võib kiilvaivundamendi kandevõime betooni mahuühikule olla üle kahe korra suurem kui tavalises madalvundamendis.

Kasutus

Pakume kiilvaivundamentide projekteerimist, vaiamist ja rostvärgi ehitust. Soovi korral teeme ka vundamendi rajamiseks vajalikud töömaa ettevalmistus- ja mullatööd objektil.

Kiilvaivundeerimise efekt on märgatav enamikes ehitusalustes (moreenid, kruusad, liivad, möllid), sobib ka täitepinnas. Reeglina kasutatakse kiilvaivundamente tavaliste madalvundamentide asemel. Tihti on lühikeste jäikade, pinnast tihendavate kiilvaiade kasutamine otstarbekas ka traditsiooniliste prismaatiliste ja muud tüüpi vaiade asemel.

Kiilvaia rammimisaegseks mõjualaks pinnases loetakse vaia kahte arvutuspikkust (2L1) pinnase arvutustasandist allapoole.

Kiilvaivundeerimine võimaldab vähendada vundamentide töö- ja materjalimahukust, sellega ka hinda ja ehitamisaega. Vundamendi rajamisega seotud tööd on toodud maapinnale – kaevikust välja. Loodusliku tihedusega pinnas jääb liigutamata ning rammimisel tiheneb nii palju, et vaia kandevõime suureneb üle kahe korra. Vundament projekteeritakse kandevõime eelhinnangu alusel. Lõplik kandevõime saadakse vaste alusel. Kandevõime määratakse TS 1: 2023 juhistel.

Viimased 25 aastat on Roomelt Needo juhtimisel kiilvaivundamentidele projekteeritud ja ehitatud 40-50 ehitist aastas. Nende seas on nii suuri kaubanduskeskusi, kui väikseid pereelamuid, kuni 6-korruselisi kortermaju, 20 m kõrgusi tööstus- ja põllumajandusehitisi, samuti mitmesuguseid tehnorajatisi.

Projekteerimisest

Kasutatakse kiilvaia erisust arvestavaid arvutusjuhiseid (TS 1:2023). Nende juhiste alusel leitakse vaia hinnanguline kandevõime kasutamiseks projekteerimisel. Seda kontrollitakse löök-koormuskatsega rammimisel ja järelrammimisel.
Selline tööde käik eeldab võrreldavat kogemust, mis Kurmikul on olemas.
Üksikvaia otsene arvutus-püstkandevõime Rc;do ≥ arvutus-püstkoormusest Fc;d. Seejuures
Rc;do=Rc;kot , kus γt=1,1 on osavarutegur 2. arvutusvariandi korral. Vaia otsene normkandevõime: Rc;ko=Rc;m6, kus ξ6=1,25 (parandustegur üksikvaia otseselt määratud löökkatse korral)
Piirpüstkandevõime Rc;m leitakse löök-koormuskatse vaste alusel Gersevanovi valemi abil:

Mobirise

η - vaia materjalist sõltuv tegur, raudbetooni puhul η = 1500 kN/m²
Ap - vaia arvutusristlõike pindala m² (joonis 1)
ε² - löögi taastumise tegur, puitvahetükiga raudbetoonvaia puhul ε² = 0,2
se - järelrammimise üksiklöögi vaste m (või rammimisaegne üksiklöögi vaste sv)
m1 - haamri (sh alasi) kogukaal kN, mehaanilise haamri puhul m1= 0
m2 - vaia ja vaia kaitsepea kaal kN
m3 - diiselhaamri alasi (vahekolvi) kaal kN (mehaanilise ja hüdrohaamri puhul m3 = 0)
Ed - löögienergia kNm
Ed = Qh × H
kus
Qh - haamri löögiosa kaal kN
H - löögiosa efektiivne kukkumiskõrgus m
Torudiiselhaamri puhul:
H = H1 ‒ h
kus
H1 - löögiosa kukkumiskõrgus m
h - esimese ülespõrke mõõdetud kõrgus m
(2) Arvväärtusel alla 2 mm tuleb vasteks se lugeda 2 mm. Arvutuse aluseks jääva vaste arvväärtust saab suurendada rammi löögiosa efektiivset kukkumiskõrgust H suurendades.
(3) Torudiiselhaamriga CП-75 saadud kontrollvastete alusel valemiga 5 leitud vaia norm-püstkande-võime väärtused ja torudiiselhaamri tehnilised andmed on esitatud lisas C.
(4) Üksikvaia otsene norm-püstkandevõime Rc;ko leitakse sama vaia piir-püstkandevõime jagamisel uuringute [2] alusel tuletatud vaste määramise ebatäpsust arvestava parandusteguriga:
Rc;ko= Rc;m/1,25

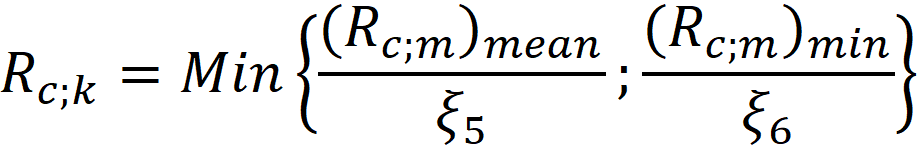

(5) Kaudne norm-püstkandevõime Rc;k leitakse n katsevaia piir-püstkandevõimete Rc;m järgi:

Mobirise

kus
(Rc;m)mean valemiga 5 leitud keskmine piir-püstkandevõime kN
(Rc;m)min valemiga 5 leitud minimaalne piir-püstkandevõime kN
ξ5 ja ξ6 parandustegurid tabelist 5

Tabel 5 ― Parandustegurid löökkatsete tulemuste alusel kaudse norm-püstkandevõime arvutamiseks
(EVS-EN 1997-1:2005+A1:2013+NA:2014 tabel NA.A.11)

Katsevaiade arv ≤2 ≤5 ≤10 ≤15 ≤20
ξ51,61,51,451,421,4
ξ61,51,351,31,251,25

Eelhinnanguks võib kasutada kõiki TS 1:2023 toodetud püstkandevõime määramise meetodeid. Lõplikuks kandevõimeks saab lugeda üksikvaia otseselt määratud suurusi TS 1:2023 tabel 8 kohaselt ja kaudselt määratud suurusi tabel 9, kui otseselt ei määrata.

Vaiagrupis võib sõlmede konstrueerimisel võtta vaiade tsentrite vahekauguseks risti vaiapead minimaalselt 400 mm. See ei vähenda üksikvaia kandevõimet vaiagrupis.

Kiilvaia rõhtkandevõime on 1,3 korda suurem piki vaiapead (telg x) kui risti vaiapead (telg y).

Kiilvaia tuleb kontrollida:
• kandevõimele pinnase kandevõime suhtes
• vaia materjali tugevusele transpordil, rammimisel ja ekspluatatsioonis.


Vajumi arvutamise aluseks on madalvundamendi arvutusjuhised. Vai ja selle ümber paiknev pinnas moodustavad tingliku taldmiku, mille talla arvutuspinnaks võetakse vaia alumisest otsast 0,2L1 sügavusele jääva rõhttasapinna osa pindala. Vaia arvutustega leitud vajum jagatakse vaia mõjupiirkonnas (sügavuseni 2L1) kahega. Allpool mõju ei arvestata.

Arvutustes on oluline arvestada vaiade omavahelist kaugust (mõjualade kattumist).

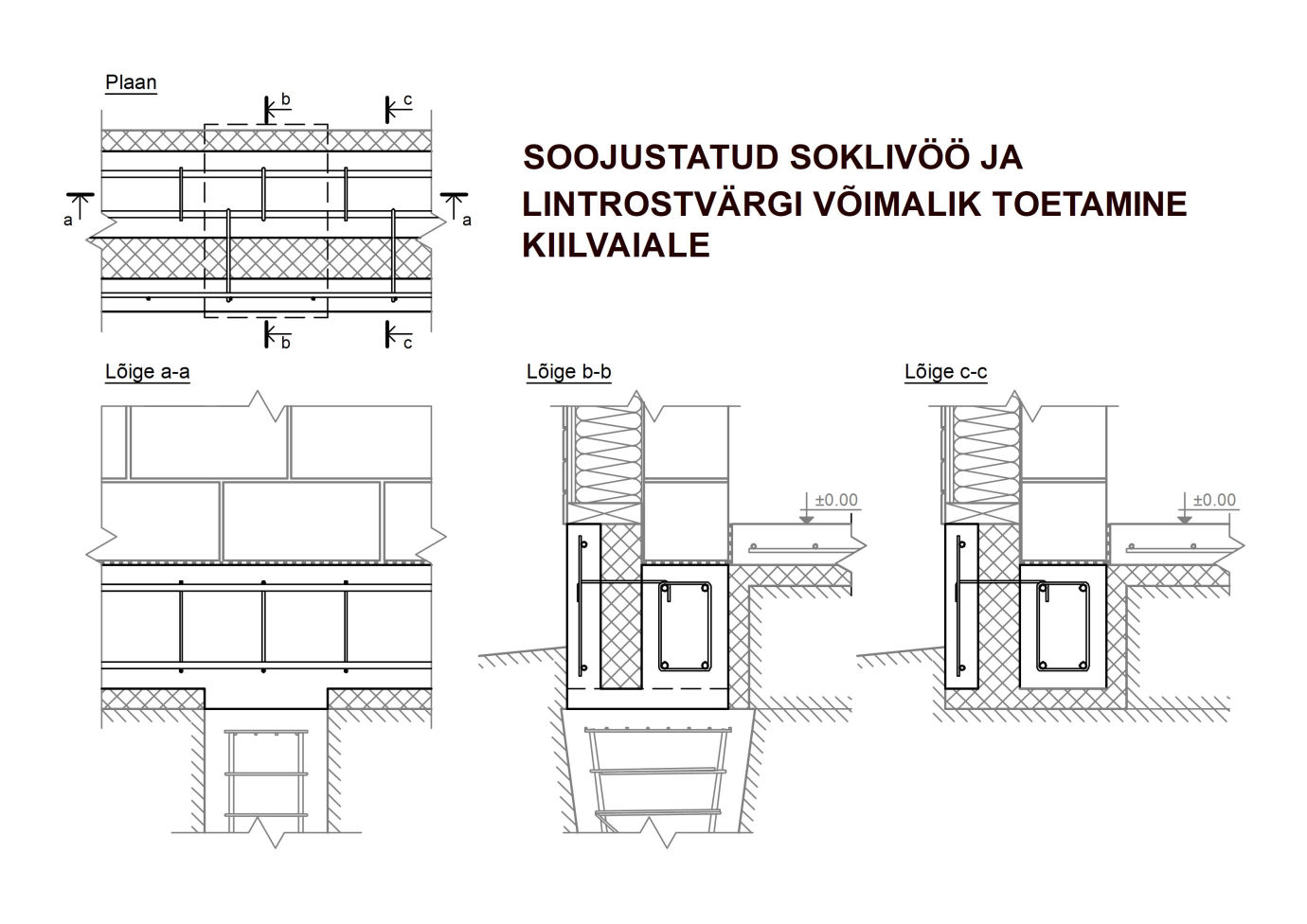

Mobirise

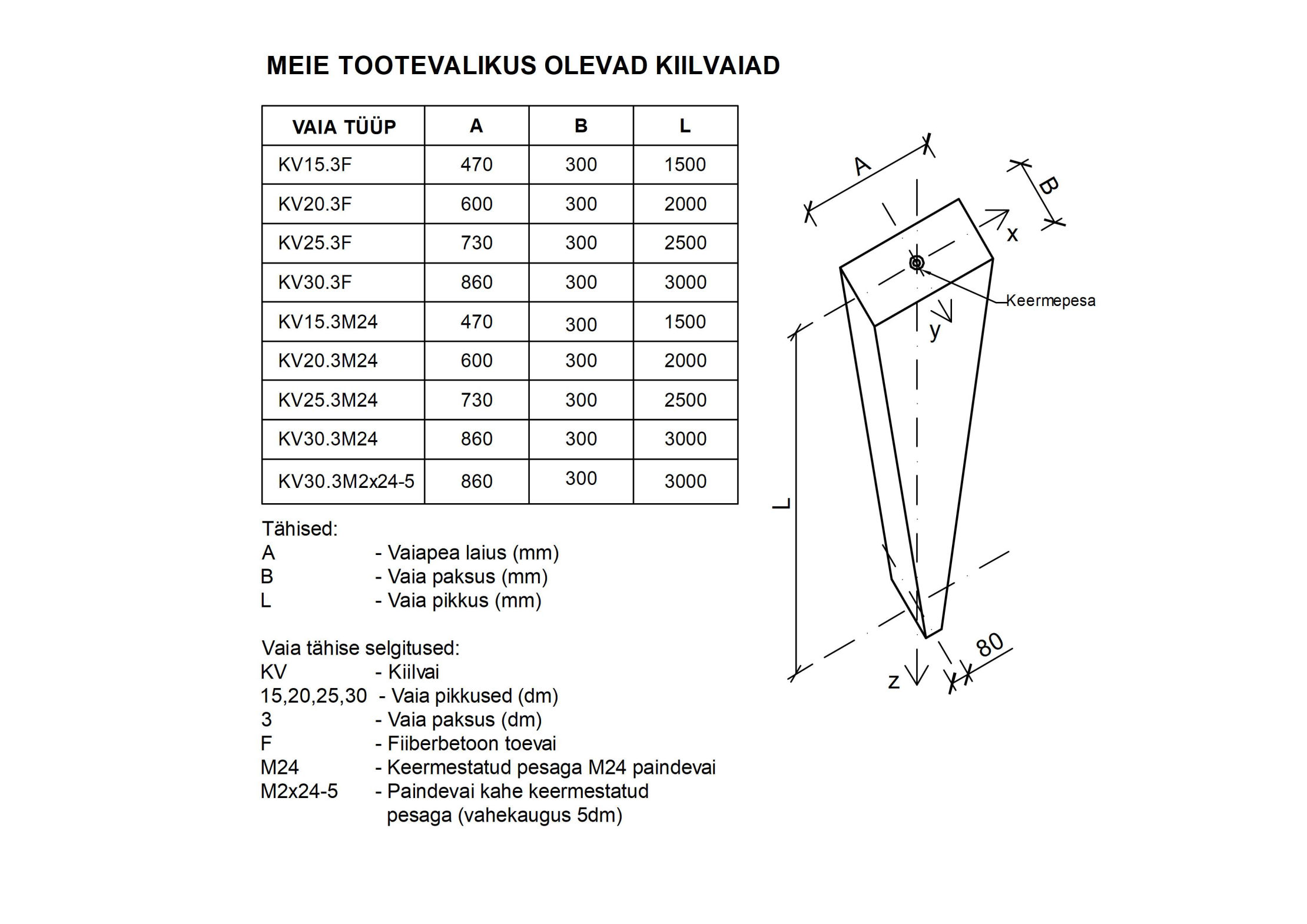

Mobirise

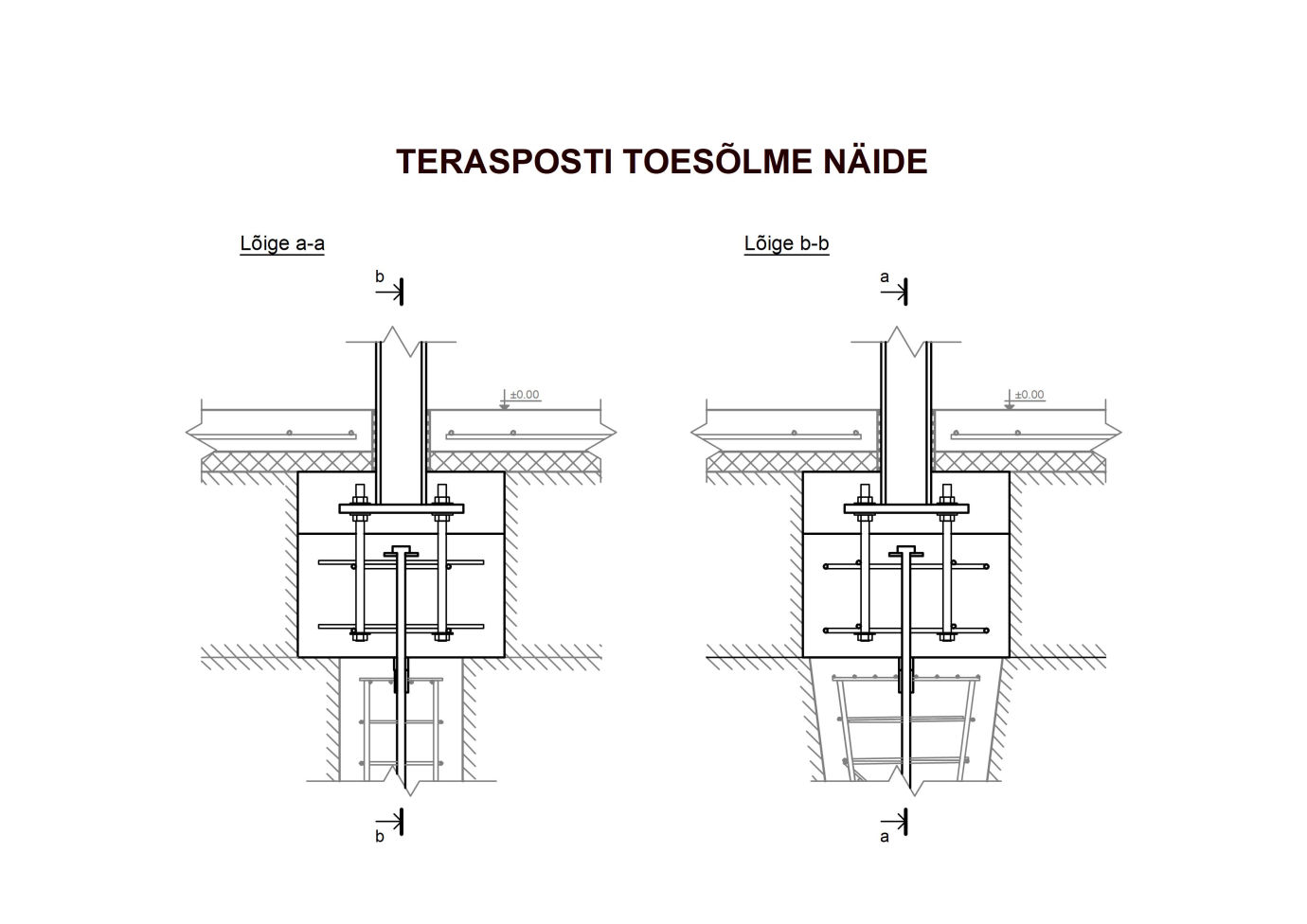

Mobirise
Mobirise
Mobirise

Vaiamisseadmed (vaiarammid)

- Rammimisseade СП 28 C130 traktoril torudiiselhaamriga СП75A

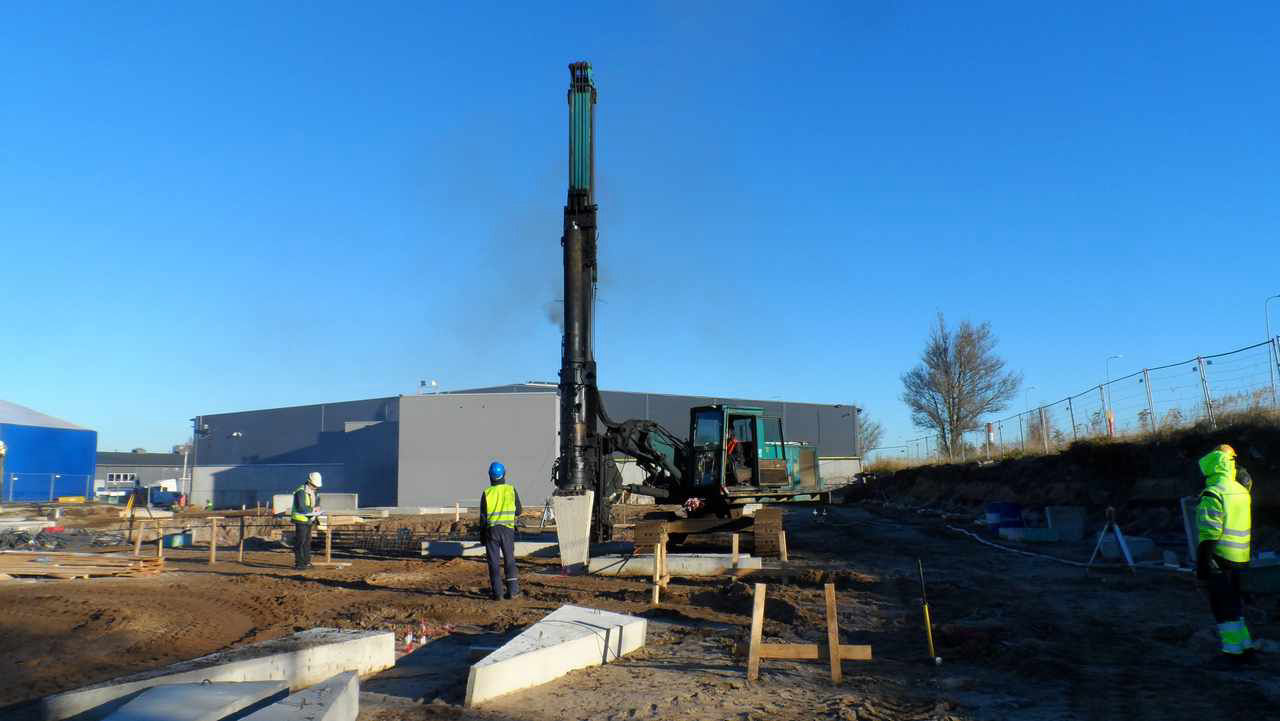

- Rammseade Caterpillar ekskavaatori baasil (vahetatavad tööorganid: torudiiselhaamer СП75A, vibrosüvistaja ja puurimisseade)

Vaiamisseadmed on kasutatavad kiilvaiade ja kuni 8 m pikkuste prismaatiliste vaiade rammimiseks.
Liitvaiadena saab süvistada ka pikemaid, kuni 600 kN suuruse kandevõimega vaiu.

Valik kiilvaiadele projekteeritud ja rajatud ehitistest:

Mobirise

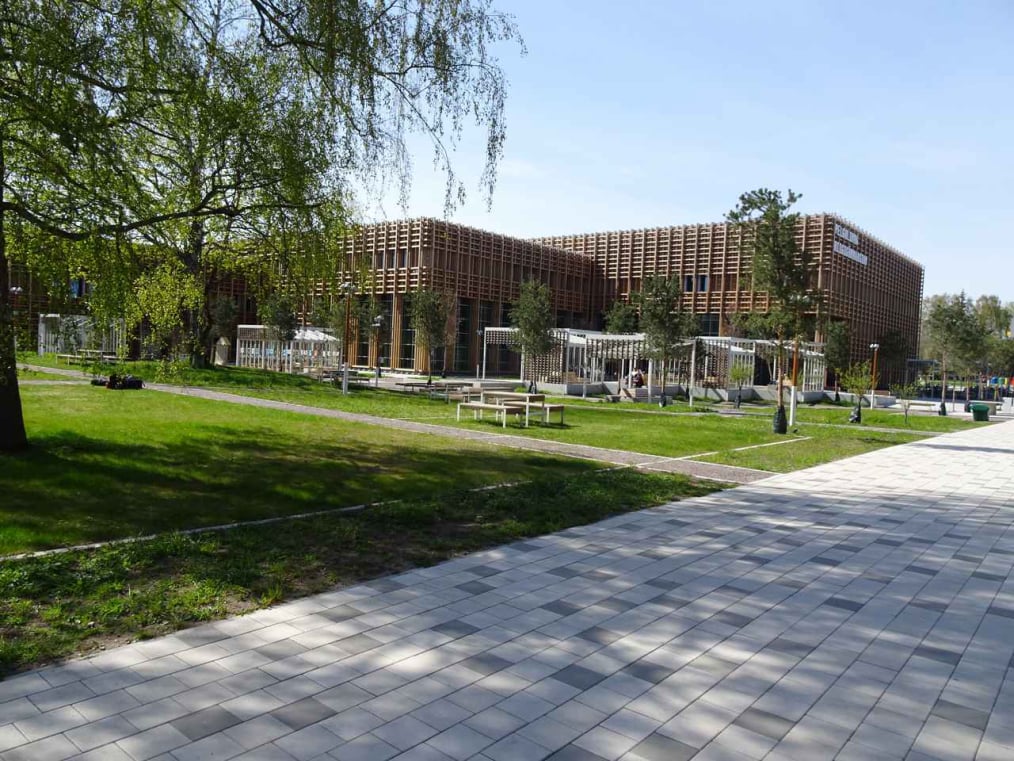

Pelgulinna riigigümnaasiumi õppehoone

Kolde pst 67a Tallinn
Kiilvaiade ja kruvivaiade koostöö vundamendis.
Vaiatööd 2022, hoone valmis 2023

Mobirise

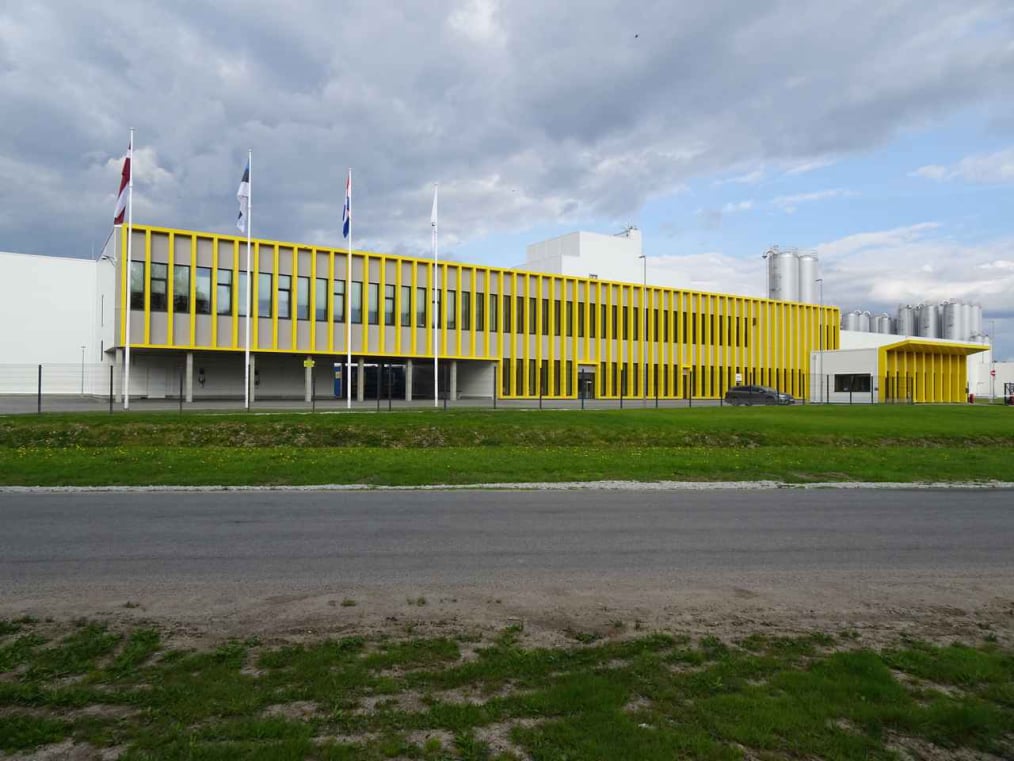

E-Piim piimatoodete tehase büroo-, tootmis- ja laohoone

Ruubassaare tee 12, Paide linn, Järvamaa
2019-2020 kiilvaiade kandevõime uuring paesõelmetest täites (katsepolügoonil)
2021 vaiatööd

Mobirise

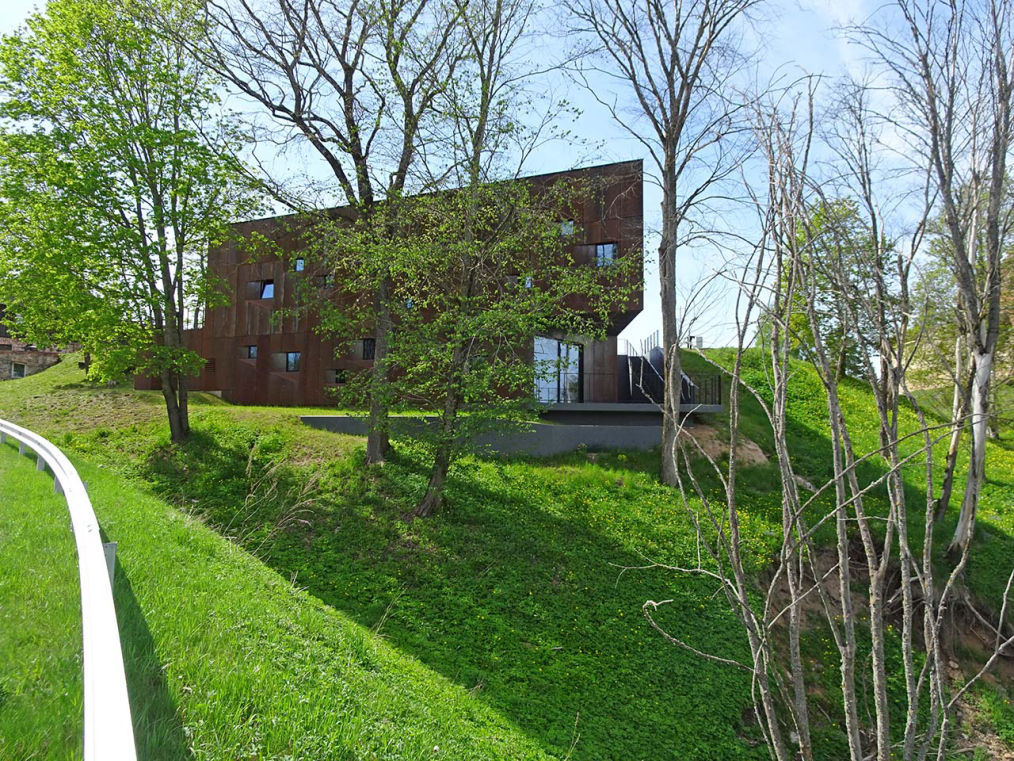

Palverändurite maja Vastseliina piiskopilinnuses

Vana-Vastseliina, Võru vald, Võrumaa
2017

Mobirise

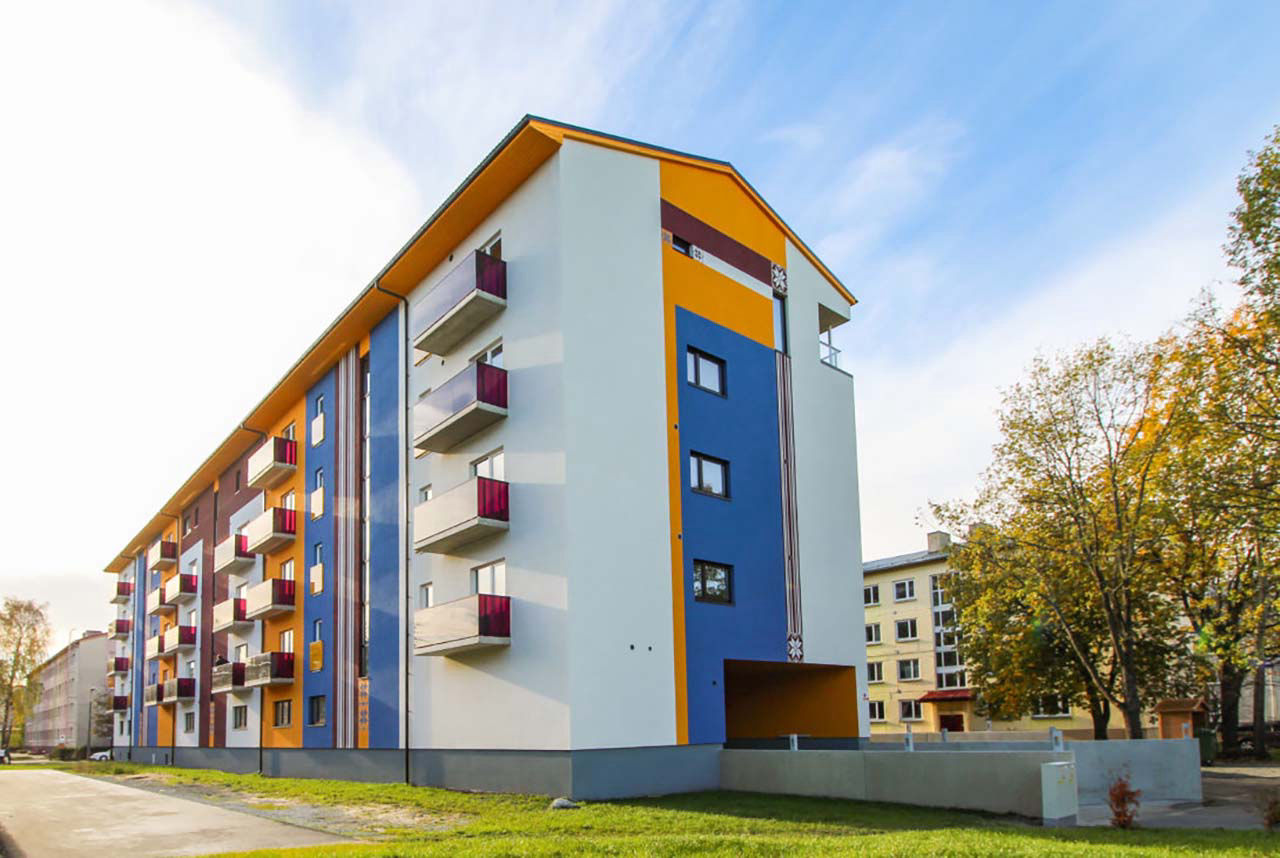

Korterelamu

Kari tn 24, Tallinna linn, Harjumaa
2017

Mobirise

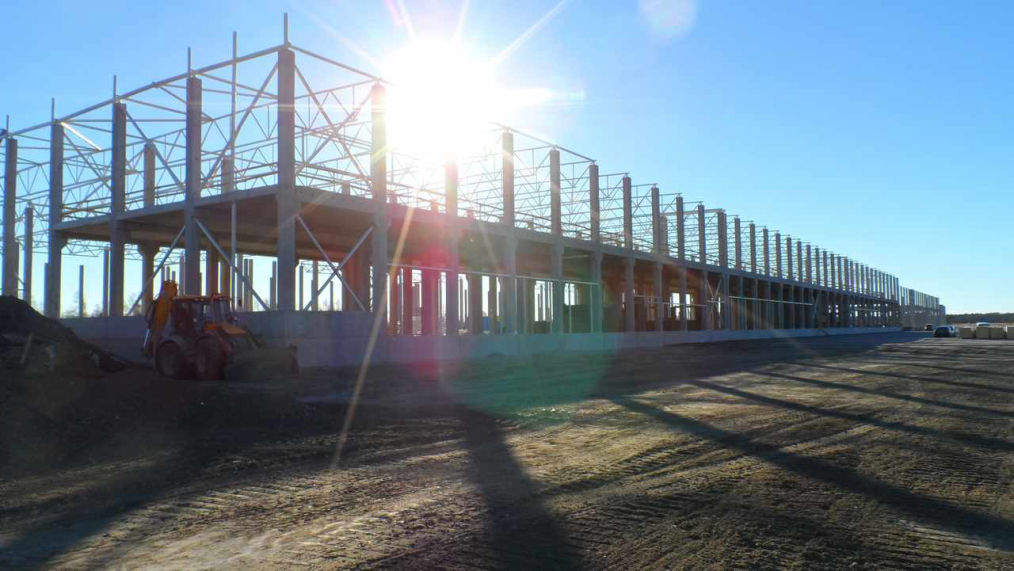

ETK Logistikakeskus

Soodevahe küla, Rae vald, Harjumaa
Eh.alune pind ca 30000 m²
Alus: paekruusa täide, ligi 900 vaia
Vaiagruppide kandevõime uuring staatilise koormamisega.
2015

Mobirise

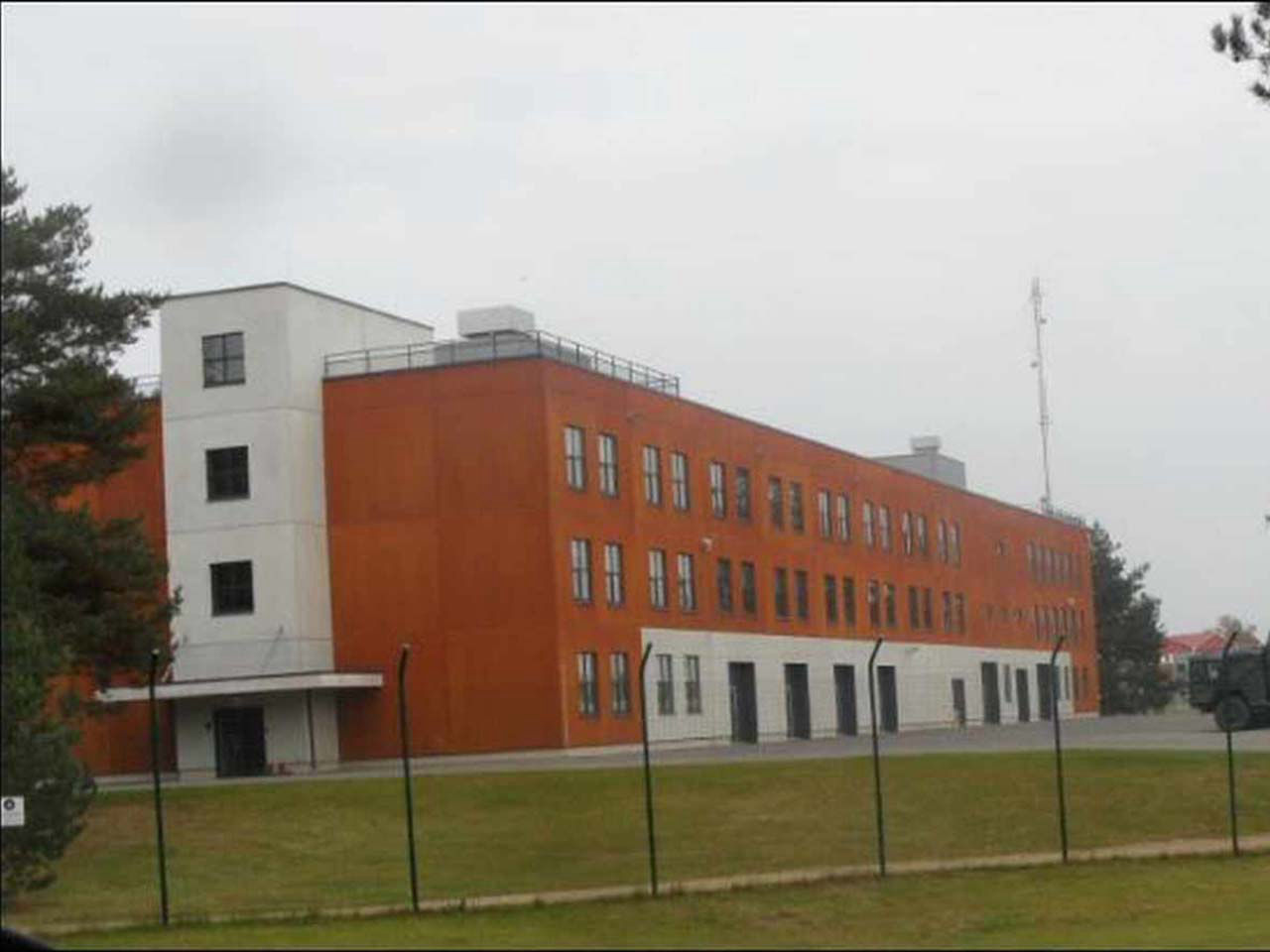

Lahingukooli õppehoone

Kose tee 3a, Võru linn, Võrumaa
3 korrust, netopind 2650m², eh. alune pind 1697,2 m²
Alus: kohev keskliiv
2013

Mobirise

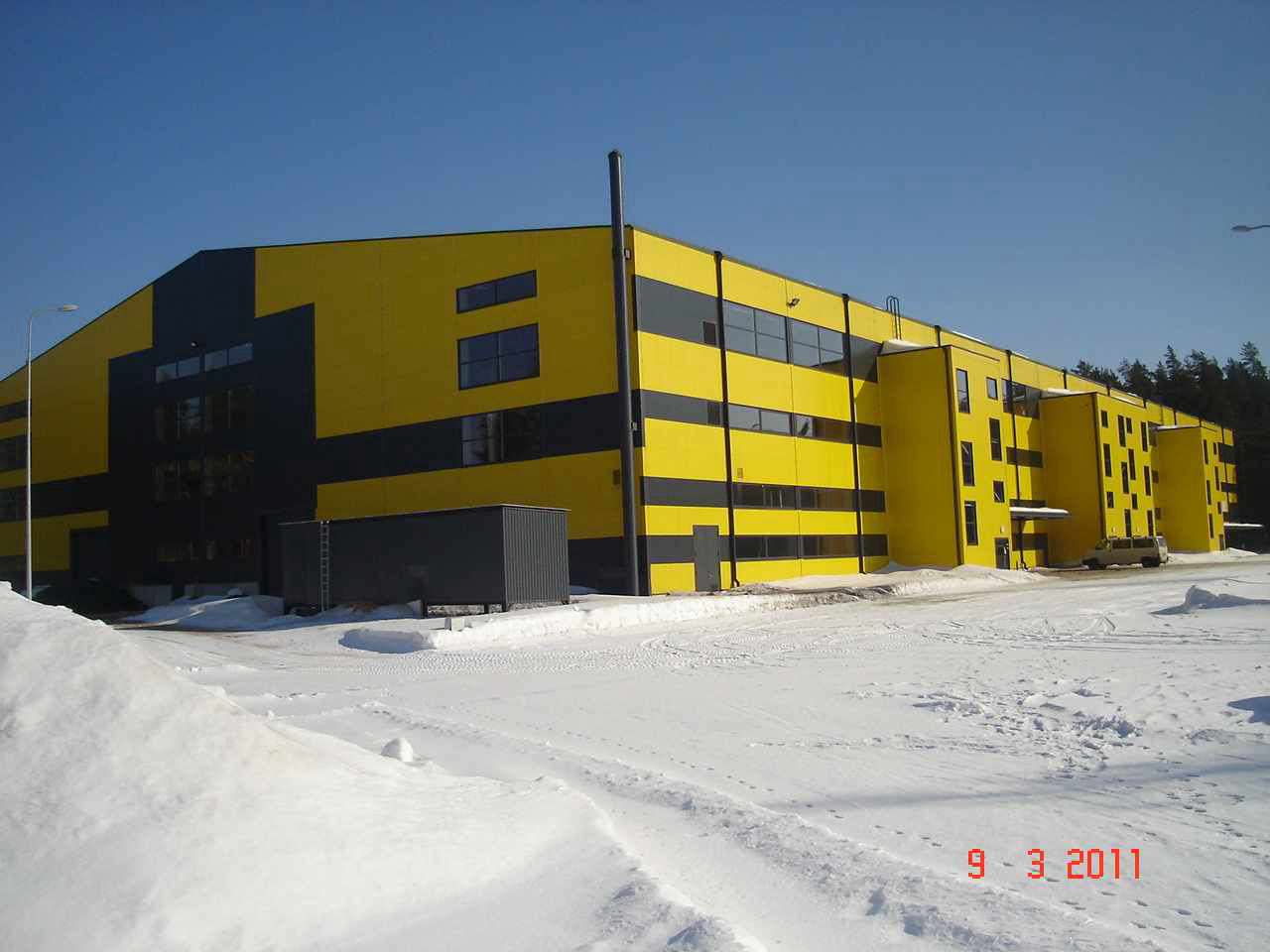

Sõmerpalu motohall Adrenalin Arena

Sõmerpalu alevik, Võru vald, Võrumaa
Üldpind 9177 m2, ava 60, pikkus 120 m, harja kõrgus 20 m
Alus: kohev liiv
2009

Mobirise

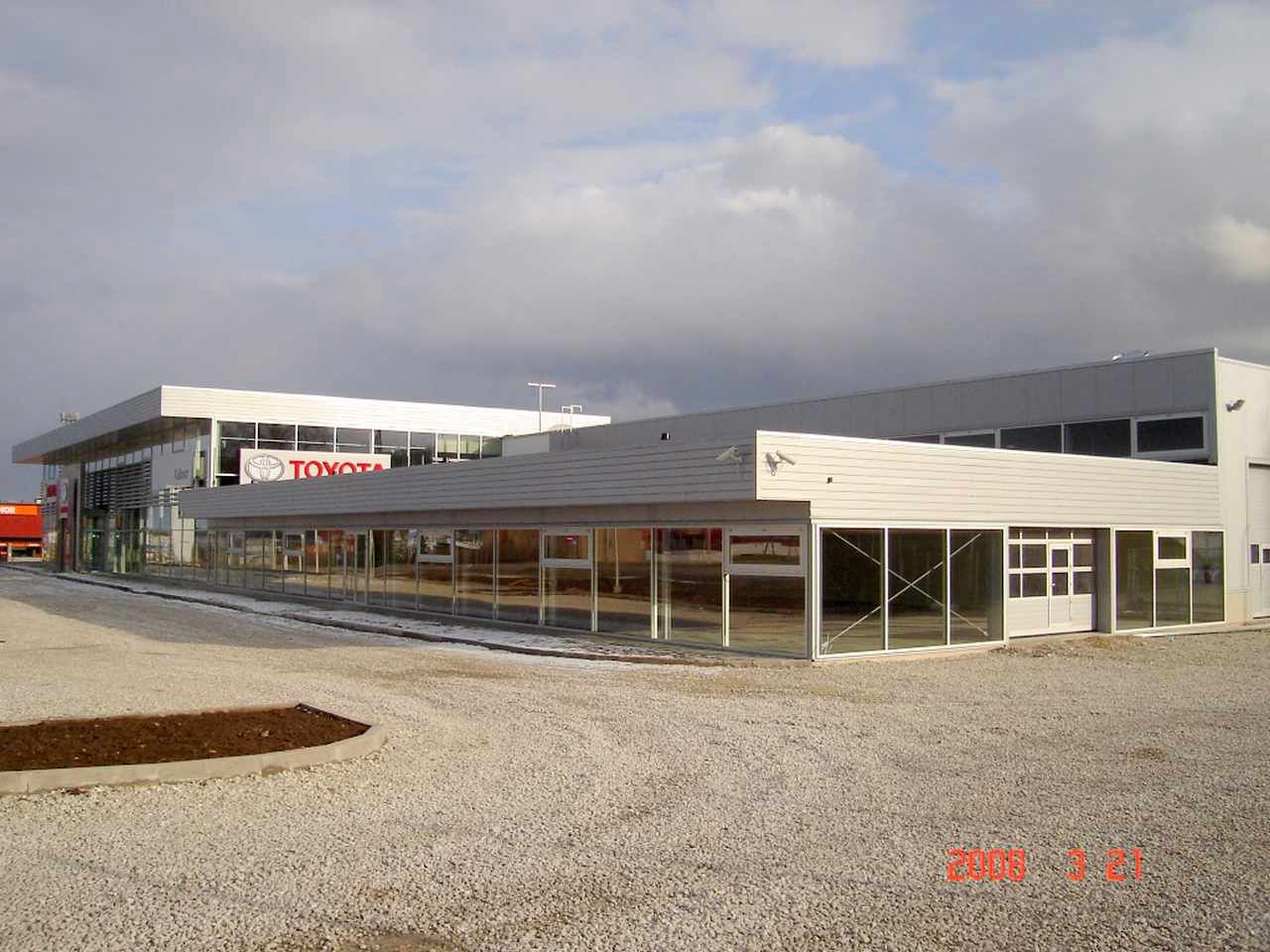

Valoor AS Toyota Autokeskus

Ringtee tn 31, Tartu linn, Tartumaa
Eh. alune pind 3519,3 m²
Alus: osaliselt täide, osaliselt pehme möll
2007

Mobirise

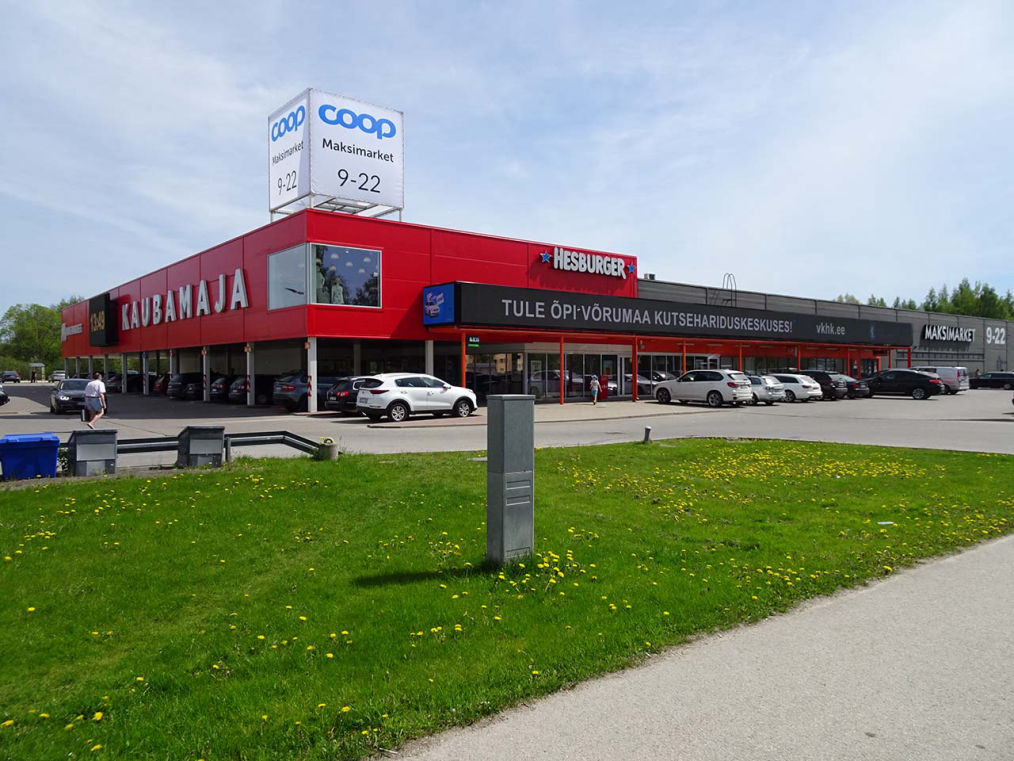

Coop Võru Maksimarket

Jüri tn 83, Võru, Võrumaa
2004
